电机控制板测试治具

电机控制板测试治具可满足各种电机 马达控制主板 整机功能测试需求;采用知名品牌测试硬件及组件;操作简单,无需人工判断;有效节省人员投入,降低单位测试成本。

全国服务热线:0512-62650893

在线咨询

产品简介:

简单介绍

电机控制板测试治具可满足各种电机 马达控制主板 整机功能测试需求;采用知名品牌测试硬件及组件;操作简单,无需人工判断;有效节省人员投入,降低单位测试成本。

电机控制板测试治具,马达霍尔板测试系统的详细介绍。


电机控制板测试治具

一·测试要求:

1. 同时测量3路霍尔器件U、 V、 W信号的占空比

2. 测量霍尔信号UV 、UW、VW的相位差

3. 测量3路霍尔信号的高电平电压以及低电平电压

4. 测试马达电源线的线序以及开短路测试

5. 支持条码扫描及预扫条码,提高测试速度及品质跟踪

6. 气动方式,全自动量测

7. 通用性强,需支持多种型号待测品


二·系统参数:

1. 占空比测量精度:±1%

2. 相位测量精度:±1%

3. 电压测量精度:±0.1%

4. 电压量测范围:DC 0-7V(可扩展)

5. 频率测量范围:5Hz_1MHz


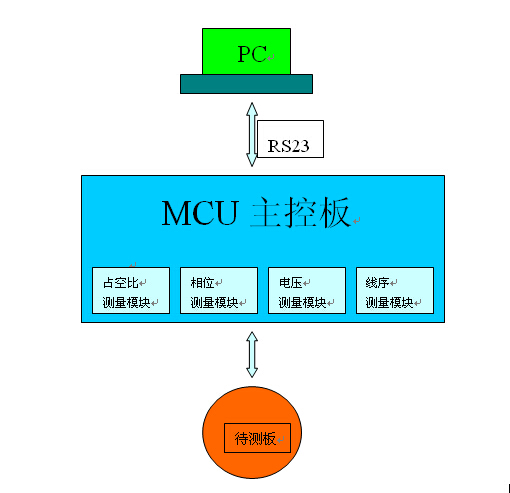

三·系统框图:




四·系统介绍:

电脑通过USB控制单片机执行功能测试;电脑显示测试过程、测试值及测试结果;压台压下自动开始测试,或按下绿色按钮开始测试;测试过程中按下红色按钮停止测试,测试结果FALL时可按下红色按钮做复位动作。


·特点:

1. 电脑编辑测试程式与测试规格,可适用于多型号产品测试,只需调用对应测试程式即可。

2. 可直观观察测试过程,并确认测试值与单步测试结果

3. 测试过程可观察测试结果及测试值,便于产品问题查找;

4. 结果显示直观,简洁,明了;

5. 可存储测试结果数据,便于产品分析及问题追溯;

6. 二维条码扫描功能可绑定产品测试数据;

7. 可连接工厂ShopFloor管理系统。


五·系统特点:

·通用性:可满足各种电机、马达控制主板、整机功能测试需求

·扩展性:新增产品只需更换治具及相应软件

·准确性、可靠性:采用知名品牌测试硬件及组件

·易用性:操作简单,无需人工判断

·经济性:有效节省人员投入,降低单位测试成本


六、硬件图片


七、软件界面

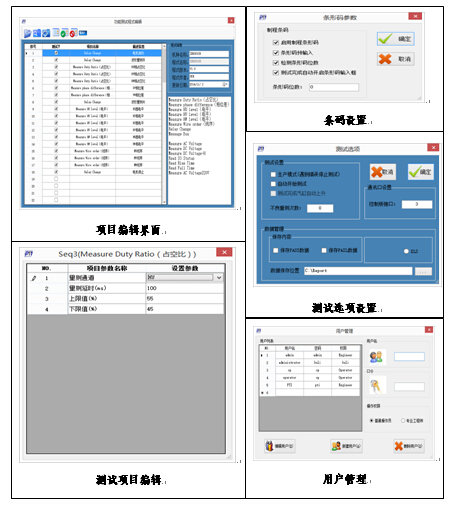

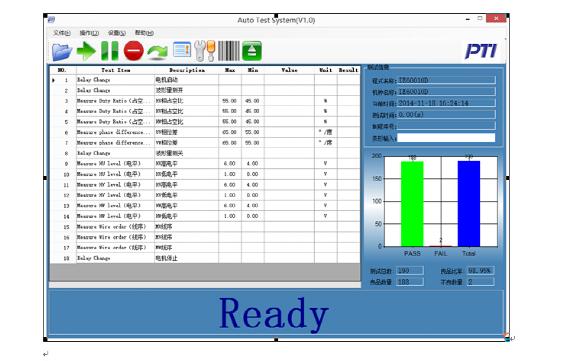

·主界面

·编辑界面




产品型号:

电机控制板测试治具
