你需要了解的ICT测试三极管的误区
发布时间:2018-09-08 13:33:11 点击次数:3260



你需要了解的ICT测试三极管的误区

一.为了清楚的了解ICT针对三极管的增益测试,首先介绍三极管的β和h(FE)的区别,如下:

β和h(FE)是有区别的,但在很多人使用晶体管时都将这两个概念混为一谈。

β是指晶体管的交流电流放大系数,表示晶体管对交流变化信号的电流放大能力。β等于变化的集电极电流△Ic与变化的基极电流A几的比值,即1536384641.png。例如某晶体管基极电流从0.010mA变化到0.028mA时,几由0.990mA变化到1.972mA。该晶体管的β值就应如下式计算



例如当Ib为O.028mA时,Ic为1.972mA,那么hFE=1.972+0.028≈71。β值与hFE两者关系密切,一般情况下较为接近,也可相等,但两者从含义上来讲是有明显区别的,而且在不少场合β并不等同hFE,甚至相差很大,所以不应将它们混淆。一般来说晶体管的β和hFE主要决定晶体管的结构和制造工艺,但也受工作电流的影响,若工作电流变得过小和过大,则β值和hEF将明显变小。

那么ICT是否能测试三极管的β值呢?

  1 , ICT测试常常会有行业从业人员称之为静态测试,不随时间变化而变化的量为静态量.为了有效的与元件参考值作比,那么测试值一定是一固定量.

  2 ,有人会说那么电容测试是AC信号,其实电容测试时,系统是给出AC小信号,但在电路中通模拟运放进行数学运算,给AD的量还是固定量.

 3 ,那么ICT测试三极管为什么不能测试β值,首先ICT作为在线测试,三极管已经装贴在电路板上. 在基极提供很小微安级的AC电流,测试CE级电流变化量.

4 ,电路设计中,为稳定电路,以NPN为例常常会在三极管的基极与发射极间放置电阻, 那么在基极激励的微安级小信号,会被此电阻吸收大部分,那么在CE的电流变化量与给基极激励的小电流不能直接进行比例计算.

直流增益才是正道.

   为什么测试三极管直流增益,请看下图:

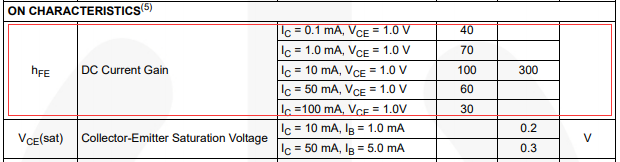

这是截取一款三极管的DATASHEET的部分,可以看到它的直流电流增益的模型测试的相关参数.

图中可以看出,当满足了IC电流值后,再检测试IB的电流,从而算出直流增益.

如上图所示,直流增益范围.一般在设定测试的上/下限时,范围需要放宽,否则会报错.

同时,即便在三极管的基极与发射极之间在电路中有已知电阻,也可通过软件算计出实际流经基极的真实电流,从而得出hEF.

注意:若有人告诉您,他/她的设备可以测试三极管β值,那么要小心啦!
